3D-printa ditt eget breadboard anpassat för moderna breda mikrokontroller

Problemet med standardmått: Därför räcker inte traditionella breadboards till

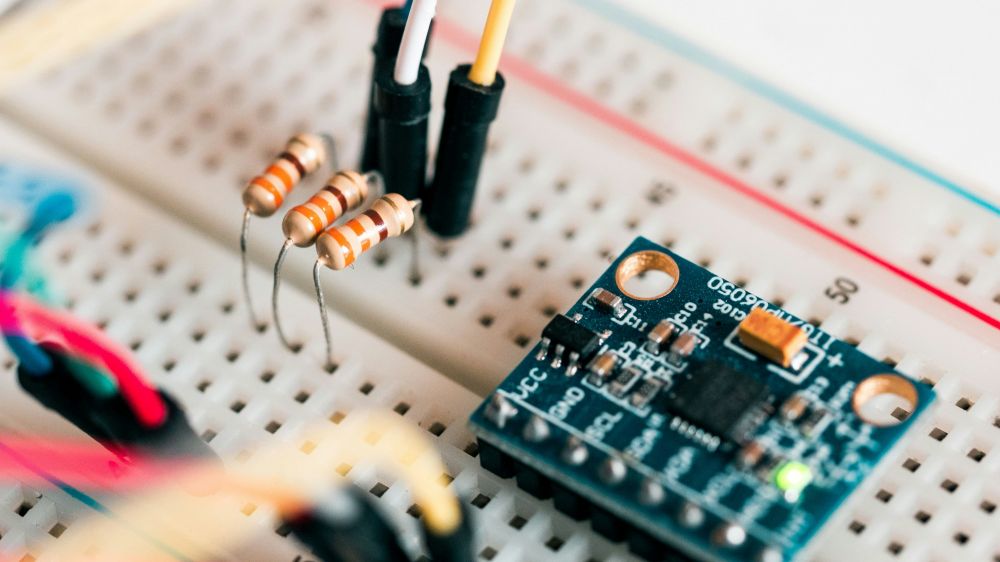

De klassiska vita kopplingsdäcken som vi alla känner till skapades under en tid då de flesta komponenter bestod av smala integrerade kretsar i dip-format. På den tiden var avståndet mellan de två raderna av kontakthål fullt tillräckligt för att man skulle kunna placera en krets i mitten och ändå ha två eller tre lediga hål på vardera sida för anslutning av kablar. Denna standard har tjänat hobbyister väl i årtionden men den har nu börjat nå sin absoluta gräns i takt med att hårdvaran utvecklas och blir mer komplex.

När vi idag köper moderna utvecklingskort som ESP32 eller kraftfulla varianter av Arduino märker vi snabbt en fysisk begränsning i den gamla designen. Dessa kort är betydligt bredare än de gamla processorerna eftersom de behöver rymma både wifi-antenner och spänningsregulatorer på samma kretskort. När man trycker ner ett sådant brett kort i ett standardbreadboard täcker det ofta nästan alla hål på båda sidorna. Detta lämnar inget utrymme för att faktiskt koppla in sensorer eller starta en enkel krets utan att behöva dra kablar under själva modulen.

Bristen på flexibilitet i färdiga lösningar

Det är frustrerande att sitta med en avancerad mikrokontroller och inse att man inte kan använda den på ett smidigt sätt för snabb prototypframtagning. Man tvingas ofta använda två olika breadboards som sätts ihop sida vid sida för att skapa mer utrymme i mitten. Denna lösning blir dock snabbt klumpig och instabil eftersom de olika delarna riskerar att glida isär mitt i ett viktigt test. Dessutom skapar det en rörig arbetsmiljö där kablar korsar varandra i onödan och ökar risken för kortslutning eller felaktiga kopplingar under utvecklingsarbetet.

Svårigheten att hantera flera spänningsnivåer

Ytterligare en utmaning med de traditionella modellerna är att de är optimerade för en enda spänningsmatning längs sidorna. Moderna projekt kräver ofta en blandning av tre komma tre volt för logik och fem volt för externa moduler eller motorer. Eftersom utrymmet är så begränsat blir det svårt att separera dessa spänningsrälsar på ett tydligt och säkert sätt. Genom att istället vända sig till additiv tillverkning kan man lösa dessa problem från grunden och skapa en miljö som är anpassad för framtidens behov.

Här följer några av de mest kritiska nackdelarna med att använda gamla standardmått för nya projekt:

• Kortets bredd blockerar åtkomst till viktiga signalpinnar

• Brist på stabila monteringshål för permanent fixering

• Begränsad möjlighet att integrera anpassade kontakter

• Svårigheter att kyla varma komponenter under drift

• Risk för mekaniskt slitage på dyra utvecklingskort

Design och anpassning: Optimera layouten för ESP32 och breda utvecklingskort

Att skapa en egen design i CAD ger dig total frihet att definiera exakt hur din framtida arbetsyta ska se ut och fungera. Det första steget i processen är att mäta bredden på dina mest använda mikrokontroller för att bestämma det optimala gapet i mitten. Istället för de standardiserade sju komma sextiotvå millimeterna kan du välja att öka detta till tolv eller fjorton millimeter. Detta gör att du får rader med tre eller fyra lediga hål på varje sida även när de allra bredaste modulerna är monterade.

När grundgeometrin är satt kan du börja fundera på hur du vill integrera strömförsörjningen i själva konstruktionen. Genom att lämna utrymme för löstagbara metallskenor från gamla sönderplockade breadboards kan du kombinera det bästa av två världar. Du får precisionen från köpta metallkontakter men med flexibiliteten i en egenutskriven ram. Det går även att designa in små kanaler för att dra kablar dolt under ytan vilket gör att din prototyp ser mycket renare ut. Man kan också lägga till fästen för externa batterihållare eller USB-kontakter direkt i ramen.

Anpassning för specifika projektbehov

En stor fördel med att rita sitt eget underlag är att man kan inkludera dedikerade platser för fasta komponenter som knappar eller OLED-skärmar. Om du vet att du alltid använder en viss typ av sensor kan du skapa ett speciellt uttag för just den modulen i kanten av plattan. Detta minskar behovet av lösa kablar och gör att hela bygget känns mer som en färdig produkt snarare än ett löst hopplock. Man kan även experimentera med olika vinklar på kontakterna för att göra det lättare att läsa av märkningen på kortet.

Skalbarhet och modulär uppbyggnad

Man bör även överväga att göra designen modulär så att flera enheter kan knäppas ihop när projekten växer i omfattning. Genom att använda svalstjärtfogar i kanterna kan man enkelt expandera sin arbetsyta utan att behöva skriva ut en helt ny jätteplatta varje gång. Detta sparar både tid och plast samtidigt som det ger en mycket robust koppling mellan de olika delarna. Det är denna typ av smart ingenjörskonst som gör 3D-printing till ett så kraftfullt verktyg i verkstaden. Varje ny iteration av designen kan korrigera småfel från den förra tills man når perfektion.

Från CAD till verklighet: Materialval och tekniker för en hållbar prototypmiljö

Valet av filament är avgörande för hur din färdiga produkt kommer att prestera under långvarig användning i labbet. Vanlig PLA fungerar utmärkt för de flesta ramar tack vare sin styvhet och enkla utskriftsegenskaper men den kan vara känslig för värme. Om du planerar att använda komponenter som blir varma eller om du vill kunna löda i närheten av plasten är PETG ett bättre alternativ. PETG har en högre smältpunkt och är dessutom mer slagfast vilket gör att de små clipsen och hållarna håller längre utan att spricka.

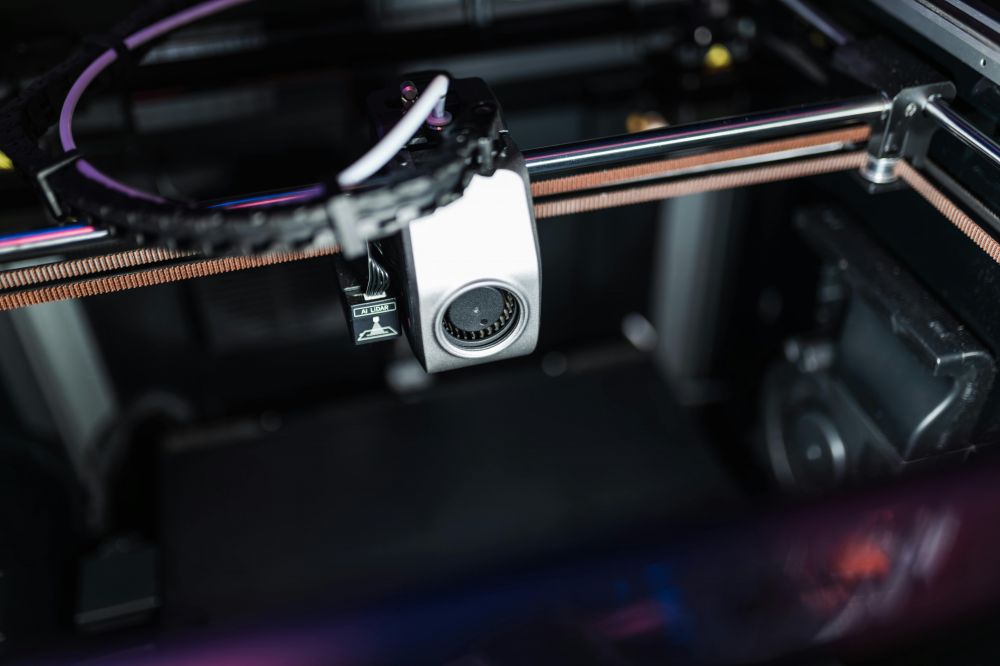

När det gäller själva utskriftsinställningarna är det viktigt att prioritera dimensionsnoggrannhet framför snabbhet. Eftersom kontakthålen måste passa exakt med metallblecken bör man kalibrera sin skrivare noggrant innan man startar den slutgiltiga utskriften. En lägre lagerhöjd ger finare detaljer men för en funktionell del som denna är noll komma två millimeter oftast en bra kompromiss. Man bör också se till att ha tillräckligt många väggar i sin design för att skruvhål och fästpunkter ska bli riktigt starka och tåla att man trycker i och ur komponenter.

Hantering av toleranser och passform

Ett vanligt misstag är att rita hålen med exakt samma mått som komponenterna vilket ofta resulterar i att de blir för trånga efter utskrift. Man måste ta hänsyn till att plasten krymper något när den svalnar och att skrivaren har en viss tolerans i sina rörelser. Genom att lägga till en liten marginal på noll komma en eller noll komma två millimeter i CAD-modellen säkerställer man en perfekt passform. Det är ofta klokt att skriva ut en liten testbit med bara några få hål först för att verifiera att måtten stämmer innan man kör hela projektet.

Efterbehandling för professionellt resultat

När utskriften är klar kan man behöva rensa upp hålen med en liten borr eller kniv för att ta bort eventuella rester av stödmaterial. Att montera metallblecken kräver lite tålamod och precision men det underlättas om man har designat in små styrspår i botten av ramen. För att ge undersidan ett bra grepp på skrivbordet kan man klistra fast små gummifötter eller en tunn matta av silikon. Detta gör att hela konstruktionen ligger stadigt även när man drar i kablarna. Slutresultatet blir ett skräddarsytt verktyg som inte bara löser ett tekniskt problem utan också förbättrar hela ditt arbetsflöde.
